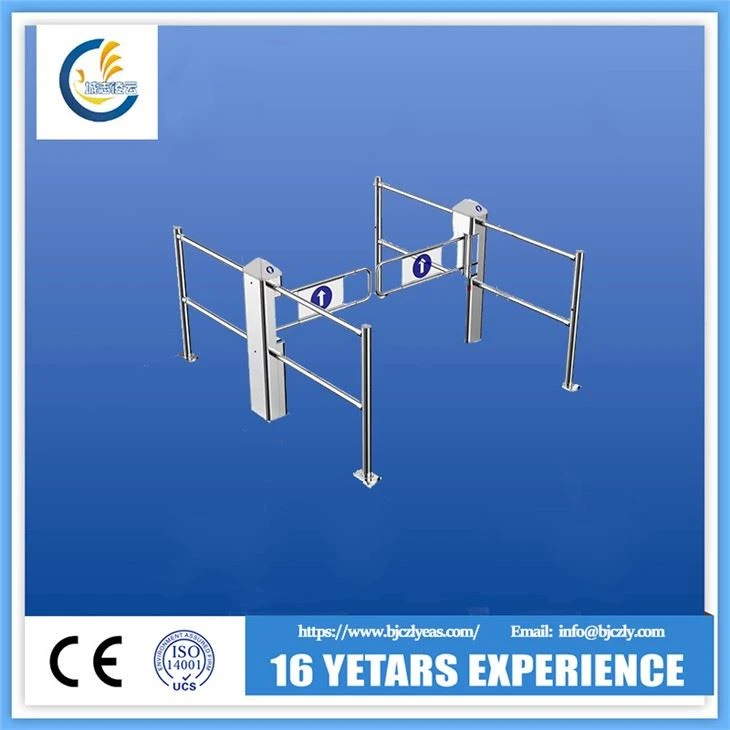

Ruostumattomasta teräksestä koostuva väkijärjestyspylväs säädettävällä hihnalla

Ruostumattomasta teräksestä valmistettu yleisön este / supermarketin asiakkaiden kulunvalvontajärjestelmä

Johdanto:



I. Soveltamisala
Kääntöportti voi toteuttaa julkisen käytävän tukkeutumisen ja kulunvalvonnan. Sen mekaaninen osa sisältää hätäohjauslaitteen. Sammutushetkellä molempien siipien varret avautuvat automaattisesti tarjoamaan pääsyn. Sähköistämisen yhteydessä varret nollautuvat. Erilaisilla kokoonpanoilla se sopii kaikkiin rakennuksiin ja voi ratkaista kaikki sisäänkäynnin ja uloskäynnin ohjausongelmat.
II. ominaisuudet
1. SUS304 # 1.2mm ruostumattomasta teräksestä valmistettu sateenkestävä kotelo NC-lävistys, laserporaus, uusi ja kaunis muotoilu;
2. Ainutlaatuinen asennuspinta, joka takaa yksinkertaisen ja kätevän järjestelmäintegraattorin'
3. Käytetään LINIXia (Kiinan paras mikromoottorimerkki) harjattomat tasavirtamoottorit ja sen pinta pinnoitetaan dikromaatilla;
4. Ohjelmoitava kääntöportin ohjaus yhteen tai kahteen suuntaan (käyttäjän asettama);
5. Jalusta kiinnitetään laajennusruuveilla.
III. Johdatus harjattomaan tasavirtamoottoriin
Moottorin parametrit:
45 ZW N 24-30 / 60JB
Alennusvaihteiston numero
Lähtöteho: 30 tarkoittaa 30 W
Nimellisjännite: 12 tarkoittaa 12 V
Roottorin magneettisen materiaalin koodi: N tarkoittaa Nd-Fe-B: tä
Tuotteen nimikoodi: Z tarkoittaa DC: tä, W tarkoittaa harjatonta

1. Tekniset parametrit
1.1 Rakenne: 304 # / 2,0 mm paksuus, pyöreä ruostumattomasta teräksestä valmistettu kotelo
1.2 Ulkomitat:
Pylvään halkaisija: 169 mm
1.3 Paino: 40kg
1.4 Pyörivän varren pituus: 500 mm - 900 mm (tai räätälöity)
1.5 Pyörivän varren suurin kuorma: 30 kg
1.6 Pyörivän varren kiertokulma: 180 °
1.7 Pyörimissuunta: Kaksi suuntaa
1.8 Virtalähde: AC220 ± 10% V / 50 ± 10% HZ
1.9 Ajomoottori: Harjattu tasavirtamoottori (12 V)
1.10 Tuloliitäntä: Kuiva kosketussignaali tai 12 V: n tasosignaali tai 12 V: n pulssisignaali, jonka pulssin leveys on ≥ 100 ms; Käyttövirta ≥ 10 mA
1.11 Tiedonsiirtoliitäntä: RS485-standardi; Yhteysetäisyys ≤ 1200m
1.12 Kulunopeus: 40 henkilöä / minuutti (jatkuvasti auki); 25-30 henkilöä / minuutti (suljettu jatkuvasti)
1.13 Varren avautumis- ja sulkemisväli: 1-2 s
1.14 Käyntitilaan siirtymiseen tarvittava aika virran kytkemisen jälkeen: 3 s
1.15 Automaattisen kuittauksen aika ongelmien sattuessa: 10 s
1.16 Työympäristö:
Sisällä ulkona
Lämpötila: -10 ° C - 50 ° C
RH: ≤ 90%, ei kondensoitumista
2. Tärkeimmät toiminnot ja ominaisuudet

1) Sen ongelmien itsetarkastus- ja varoitustoiminnot tekevät käyttäjän&# 39: n ylläpidosta ja käytöstä erittäin helppoa;
2) Laitteen' toimintatila voidaan ohjelmoida pääohjauskortin sisäänrakennetulla pienellä paneelilla;
3) Mekaaninen rakenne voi estää käyttäjiä kiinnittymästä tai haavoittumasta. Koska pyörivä varsi on tukossa palautuksen aikana, moottori lakkaa toimimasta määritetyn ajan kuluessa. Varsi nollautuu uudelleen (kunnes se nollataan) oletusviiveen jälkeen ja vahvuus on pieni (≤ 2Kg);
4) Pääsylukko: Pyörivä varsi lukittuu automaattisesti ennen kuin avaussignaali vastaanotetaan.
5) Pyörivän varren synkronointi (kaksoisvarsiin);
6) Automaattinen nollaus: Jos joku epäonnistuu ohituksessa määrätyn ajan kuluessa kääntöportin avaamisen jälkeen, järjestelmä peruuttaa pääsyn valtuutuksen automaattisesti;
7) kääntöportti voidaan asettaa jatkuvasti auki tai jatkuvasti suljettuna vastaamaan eri kohteiden vaatimuksia;
8) Induktio tai aikaviive nollautuvat automaattisesti 5 sekunnissa (asetettavissa) avaamisen jälkeen; Ja
9) Pyörivät varret avautuvat automaattisesti sähkökatkoksen sattuessa, kun ne sulkeutuvat sähköistyksen yhteydessä paloturvallisuusvaatimusten mukaisesti.
